Pieza de trabajo mecanizada por CNC girando en un torno-de bancada plana

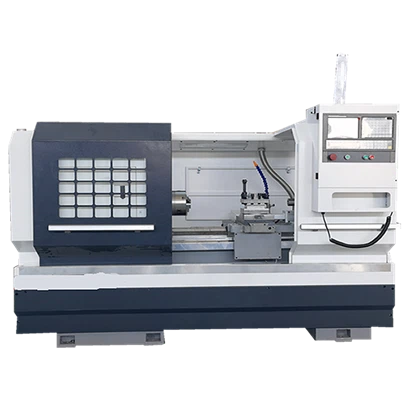

La pieza de trabajo mecanizada CNC CK6140 que gira en un torno de bancada plana-es una máquina herramienta CNC horizontal, de alta-precisión, gran-escala y totalmente automática con una estructura de guía de riel duro-. Se utiliza principalmente para tornear materiales metálicos y presenta una alta automatización y una gran precisión de procesamiento. Se utiliza ampliamente en campos industriales como la fabricación de maquinaria, piezas de automóviles y procesamiento de moldes.
La máquina herramienta CNC CK6140 utiliza una estructura de guía de riel duro, que ofrece alta rigidez y estabilidad, lo que la hace adecuada para el procesamiento continuo a largo plazo-. Equipado con un sistema CNC, admite control programado y puede lograr torneado, taladrado y mandrinado automatizados de piezas complejas.
CK6140 Principales parámetros técnicos
| Parámetros principales | unidad | CK6140 |
| Diámetro máximo de rotación de la cama. | milímetros | 400 |
| Diámetro máximo de giro en el monopatín. | milímetros | 240 |
| Longitud máxima de la pieza de trabajo entre los dos centros. | milímetros | 750 |
| Eje a través del-diámetro del orificio | milímetros | 65 |
| Rango de velocidad del husillo | milímetros | 100-2000 |
| Potencia del motor del husillo | kilovatios | 5.5 frecuencia variable |
| Portaherramientas CNC | Portaherramientas vertical de cuatro-posiciones | |
| Recorrido del eje X/Z | milímetros | 220/650 |
| Velocidad de desplazamiento rápido X/Z | mm/min | 6000/8000 |
| Rango de velocidad de avance del eje X/Z | mm/min | 1-2000 |
| Diámetro de la manga del contrapunto | milímetros | 60 |
| Recorrido de la manga del contrapunto | milímetros | 120 |
| Agujero cónico del manguito del contrapunto | milímetros | Mohs No. 4 |
| Dimensiones de la máquina herramienta (largo * ancho * alto) | milímetros | 2400*1500*1750 |
| Peso neto de la máquina herramienta | kilos | 2300 |
| sistema CNC | Los sistemas opcionales incluyen Siemens, Fanuc, GSK y HNC. | |
Funciones opcionales disponibles
◆Chuck
La configuración estándar incluye un portabrocas de tres-mordazas, que ofrece alta confiabilidad y adaptabilidad, sujeción auto-centrada, alta eficiencia, sujeción estable y mantenimiento simple.
Opcional: Hay disponibles cuatro-mandril de mordazas, un mandril hidráulico, un mandril neumático y un mandril eléctrico para satisfacer diversas necesidades de procesamiento.
◆contrapunto
Configuración estándar: Contrapunto hidráulico para estabilidad y facilidad de operación
Opcional: Contrapunto manual
◆ Torreta de herramientas
Configuración estándar: torreta de herramientas eléctricas de cuatro-posiciones con alta precisión de posicionamiento.
Opcional: torreta de herramientas eléctrica de seis-uocho-posiciones, torreta de herramientas hidráulica de 12 posiciones
Usos de los tornos CNC de plataforma-plana
1) Capaz de mecanizar ejes y piezas tubulares; El diámetro máximo de giro sobre la cama es de Φ400 mm.
2) Adecuado para mecanizar piezas de ejes (o en forma de disco-) con geometrías complejas, diversas dimensiones y requisitos de alta precisión.
3) Capaz de mecanizar superficies cilíndricas, superficies cónicas, superficies escalonadas, superficies esféricas y otras diversas superficies de revolución.
4) Además de girar, también puede realizar operaciones de perforación, escariado, roscado y mandrinado.
Escenarios de aplicación
La pieza de trabajo mecanizada CNC CK6140 que gira en un torno de bancada plana-se utiliza comúnmente para la producción por lotes o el mecanizado de piezas de alta-precisión, como el diámetro exterior, la cara final y el mecanizado de roscas de ejes, discos y manguitos. Se encuentra comúnmente en fábricas de máquinas herramienta, fábricas de repuestos para automóviles y empresas de maquinaria de construcción.
Shandong Sunshine Machinery Co., Ltd.es una empresa-orientada a la exportación con derechos de importación y exportación, que se especializa en el desarrollo, diseño, fabricación y venta de máquinas herramienta para corte de metales, incluidos tornos inclinados CNC, centros de mecanizado verticales, centros de mecanizado horizontales y tornos verticales CNC. Proporcionamos soluciones de suministro científicas y razonables para hacer que la selección de máquinas herramienta sea más sencilla y adecuada para nuestros clientes; Ofrecemos consultas y capacitación integrales y meticulosas para ayudar a los usuarios a operar nuestras máquinas herramienta de manera más correcta y eficiente.
