Alta velocidad
Alta precisión
Excelente rigidez

500milímetros

Longitud máxima de la pieza de trabajo

1000milímetros

Longitud máxima de la pieza de trabajo

82milímetros

Eje a través del-diámetro del orificio

275milímetros

Diámetro máximo de giro del carro

Descripción de productos

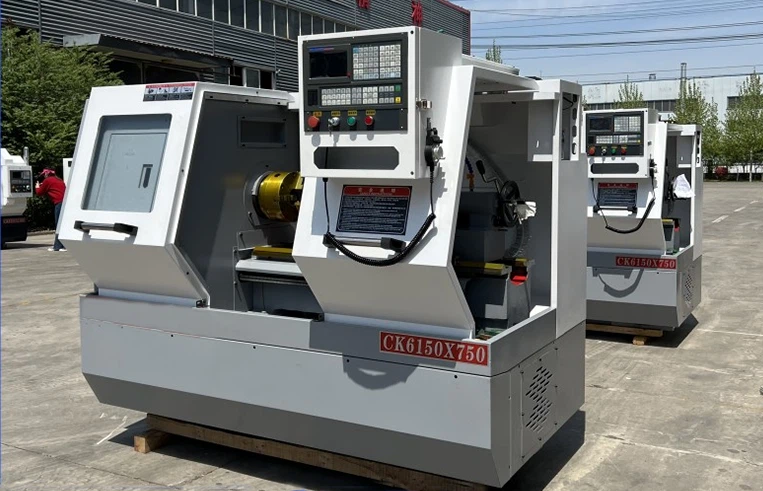

Los tornos CNC de la serie CK son tornos horizontales CNC con control de coordenadas tanto verticales (Z) como horizontales (X). Pueden realizar automáticamente operaciones de mecanizado en varias piezas de eje y disco, incluidas superficies cilíndricas, cónicas, de arco, de extremo, ranuradas y biseladas internas y externas. También son capaces de girar roscas rectas y finales métricas, así como roscas rectas y cónicas imperiales. El torno CNC horizontal CK6150 es adecuado para la producción de una amplia variedad de productos en lotes pequeños y medianos, y es particularmente eficaz para piezas complejas y de alta-precisión.

Características

▲ Hierro fundido de alta-resistencia, base integralmente fundida
▲ Husillo de bolas de precisión
▲Rieles guía endurecidos por alta-frecuencia con placas incrustadas de alta-calidad-resistentes al desgaste
▲Lubricación centralizada automática

▲Lubricación centralizada automática
▲ Accesorios premium y diseño protector completamente cerrado
▲Eje de alimentación de alta-precisión y alta-rigidez
▲Configuración integral de la máquina

Parámetros principales

Diámetro máximo de giro de la cama: Φ500 mm
Diámetro máximo de giro del carro: Φ275mm
Diámetro máximo de corte: Φ500mm
Longitud máxima de mecanizado: 1000 mm
Recorrido máximo del eje X/Z: 275/1000 mm
Unidad mínima de desplazamiento del eje X/Z: 0,001 mm
Diámetro del orificio pasante-: 82 mm

Límite de velocidad del husillo: 12-1600 rpm
Extremo del husillo: A2-8
Potencia del motor principal: 7,5 kW
Velocidad de desplazamiento rápido del eje X/Z: 6/8 m/min
Tipo de torreta de herramientas: torreta eléctrica de 4 estaciones
Repetibilidad de la torreta de herramientas: menor o igual a 0,004 mm

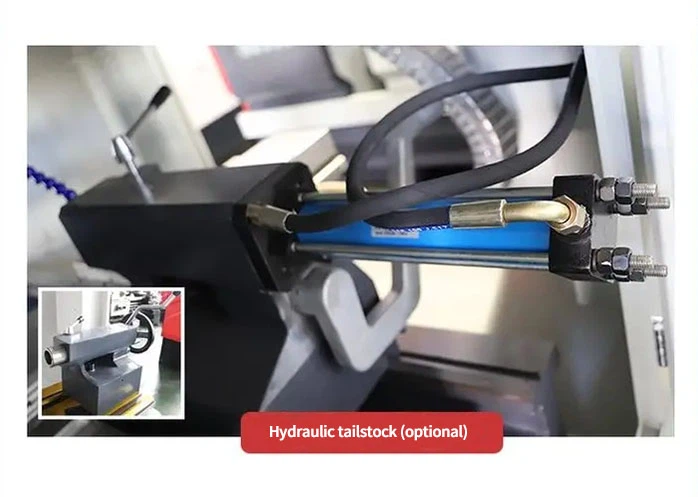

Diámetro de la pluma del contrapunto: Φ75mm
Recorrido de la pluma del contrapunto: 130 mm

Características del torno CNC horizontal CK6150

●El torno CNC horizontal CK6150 cuenta con un mecanismo de cambio automático controlado electrónicamente exclusivo y opcional, que permite el cambio automático entre marchas altas, medias y bajas y la operación continua del programa, mejorando significativamente la eficiencia del mecanizado.

●El diseño de protección exterior del torno CNC horizontal CK6150 refleja las tendencias internacionales y ofrece un diseño novedoso y único que es resistente al agua, a las astillas-y fácil de mantener, lo que refleja el espíritu de los tiempos.

●El torno CNC horizontal CK6150 presenta un gran diámetro de orificio del husillo, un fuerte manejo de barras y una amplia gama de aplicaciones.
